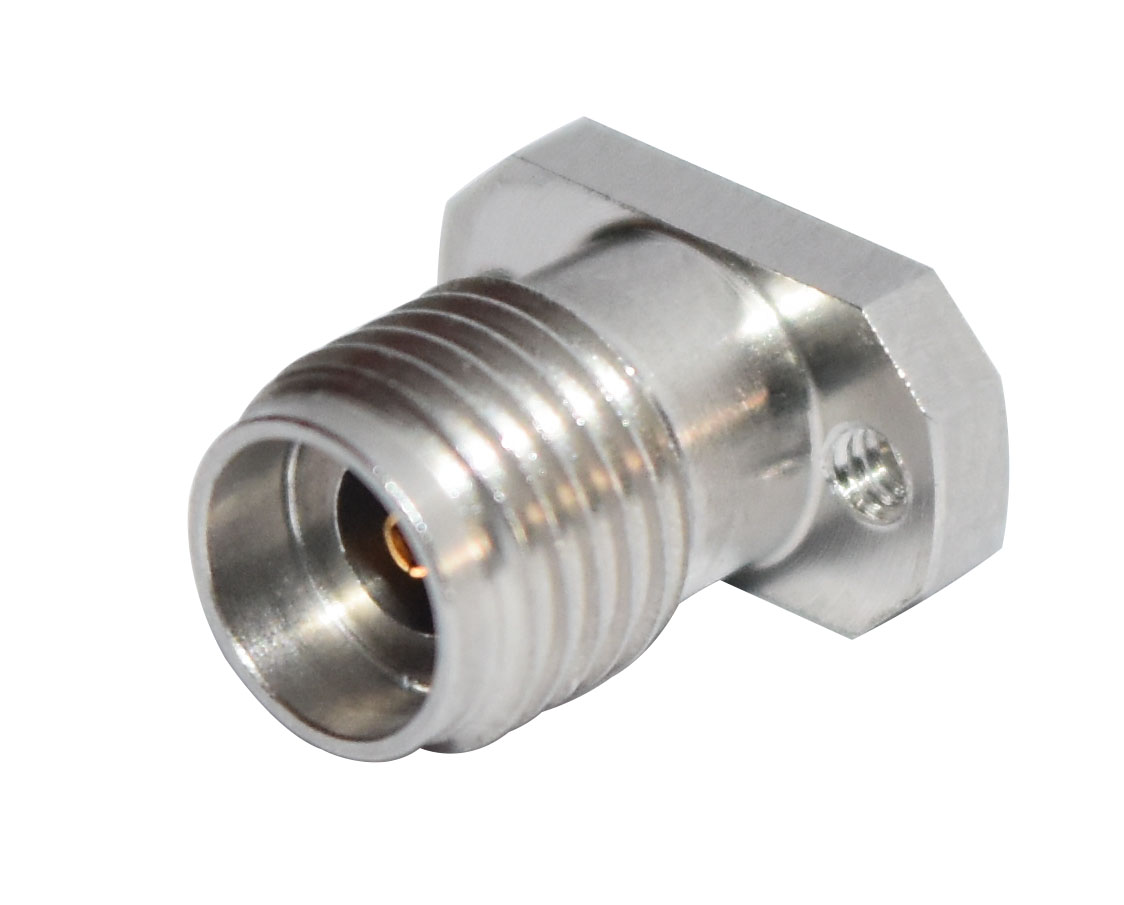

2.92mm(K) 母头 毫米波连接器 2孔法兰
2.92mm(K) 母头 毫米波连接器 2孔法兰
东莞市童阳五金塑胶成立于2007年,占地9000平方米，是一家专业数控五金加工厂家,CNC加工厂家,主营业务:车铣复合机加工、机械加工、汽车配件五金加工、电子烟五金加工、车床加工、医疗配件加工生产等精密结构五金配件的加工厂家供应商。
东莞市童阳五金塑胶成立于2007年,占地9000平方米，是一家专业数控五金加工厂家,CNC加工厂家,主营业务:车铣复合机加工、机械加工、汽车配件五金加工、电子烟五金加工、车床加工、医疗配件加工生产等精密结构五金配件的加工厂家供应商。
交期：<10 PCS 3 天
>200 PCS 10 天
材质与电镀
| 名称 | 材质 | 电镀 |
| 主体 | 不锈钢 | 钝化 |
| 中心针 | 铍青铜 C17300 | 镀金 |
| 绝缘体 | UNFILLED ULTEM 1000 PEI | N/A |
技术参数
| 电气性能 | |
| 特性阻抗 | 50 Ohm |
| 频率范围 | DC~40GHz |
| 工作电压 | 250 V(rms) |
| 介质耐压 | >750V |
| 中心接触电阻 | <3.0mΩ |
| 外导体接触电阻 | <2.0mΩ |
| 绝缘阻抗 | >5000MΩ |
| 插入损耗 | <.10 sqrt(f(GHz)) dB |
| 电压驻波比 | <1.20 |
| 机械性能 | |
| 中心针保持力 | >20 N |
| 测试耦合扭矩 | 1.70 Nm |
| 推荐扭矩 | 0.8 Nm to 1.10 Nm |
| 耐久性 | >500 cycles |
| 环境参数 | |
| 温度范围 | -65 ℃~+165 ℃ |
| 热冲击 | MIL-STD-202, Meth. 107, Cond. B |
| 腐蚀 | MIL-STD-202, Meth. 101, Cond. B |
| 振动 | MIL-STD-202, Meth. 204, Cond. D |
| 冲击 | MIL-STD-202, Meth. 213, Cond. I |
| 界面 | |
| 依据 | IEC 61169-35 |
产品应用
• 高速数字
• 仪器
• Military
• 航空
• 卫星通信设备(SATCOM)
• 电缆组件
• 测试与测量
特性与好处
• 频率范围为40 GHz(可使用46 GHz)
• 低电压驻波比
• 低射频泄漏可靠度
• 兼容3.5mm与SMA连接器系列
